陕汽HLW5311SGSX6型压裂砂罐车

油田运砂车 油田专用压裂砂罐车 陕汽德龙22方压裂砂罐车价格

油田专用压裂砂罐车

1、砂罐车基本介绍

压裂砂罐车，是一种常用于石油开采过程中的重型车辆，其主要功能是将石英砂等高强度颗粒物质输送至井口，以进行压裂作业。

2、砂罐装填

在装填砂罐之前，需要对砂子进行筛选，以使砂子有一定的粒度分布，更容易被压裂泵吸起并输送。砂罐装满砂子后，通常会加入一些化学添加剂，以增强压裂作用。完成砂罐装填后，就可以将其吊装到压裂车上。

3、压裂泵运作

压裂泵的主要功能是将砂子吸起并输送至井口，同时将大量的压裂液体一起压入井内，以达到压裂的效果。压裂泵由进口、出口、驱动系统等部分组成。进口处装有吸入管道，通过该管道将砂子吸起并往后输送。出口处则装有排出管道，通过该管道将压裂液体推入井内。

4、压裂液系统的作用

压裂液系统主要包含水箱、加药箱、输送管、紫外线消毒器和压力传感器等部分。其中，加药箱装有化学添加剂，用以增强压裂效果；输送管会将压裂液体送至压裂泵处；紫外线消毒器则用于消毒压裂液体，防止污染；压力传感器则用于监测压裂液体的压力，确保操作安全。

5、总结

以上是压裂砂罐车的基本功能介绍，通过本文的了解，可以更好地理解砂罐车的作用原理，更好地进行压裂作业。同时，需要注意的是，在进行压裂操作时，要注意安全，并遵循相关的操作规程，以保障人员和设备的安全。

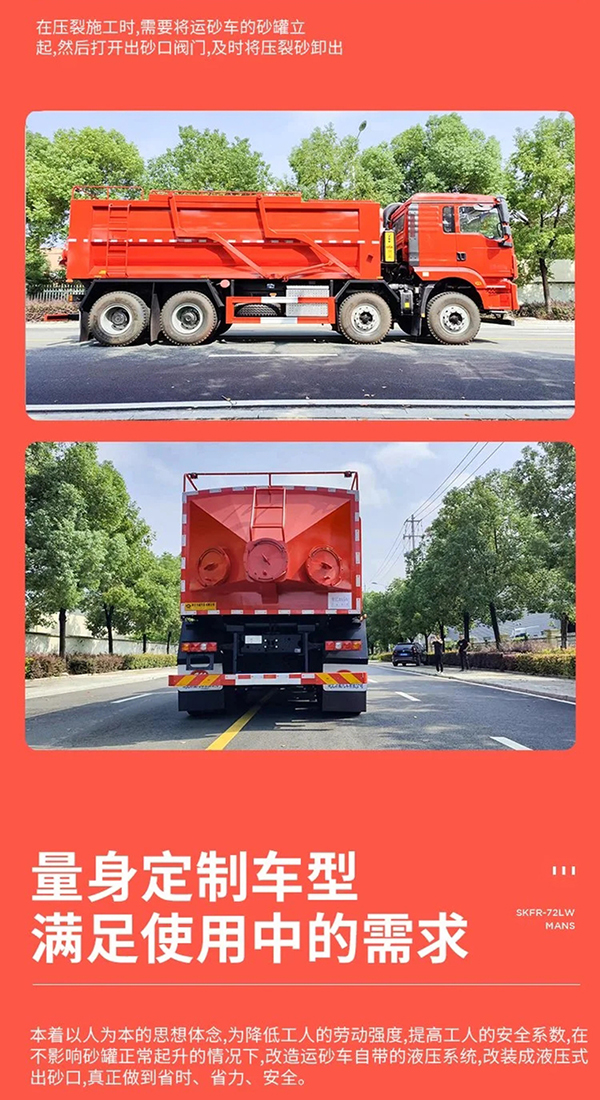

中汽力威牌陕汽压裂砂罐车主要包括罐体；罐体内壁为连续的弧面；罐体的尾部设置有至少一个出砂口；出砂口为旋转式出砂口；出砂口上方还设置有爬梯.现有技术中的压裂砂罐车罐体内部，是直角方舱式，卸沙经常有残留；本实用新型中的砂罐车罐体内部为***弧面式，提高了卸砂效率.本实用新型中的砂罐车出砂口为轻巧便捷的旋转式出砂口，方便人员操作；并增加检查爬梯.该出砂口可设置多个，多角度分配.本实用新型中的砂罐车顶部装砂口设置有破沙袋，即使需要人员登高至罐顶装砂口，破袋效***且减轻了人员操作风险，还降低了作业强度.且破袋器周围设置走台，方便人员走位操作。

　　中汽力威牌HLW5310TSGSX6型压裂砂罐车 公告参数

　　厂家信息

　　车辆名称：压裂砂罐车

  车辆类型：专用车

　　公告批次：380

   发布日期：20240308

　　公告型号：HLW5310TSGSX6

   产品号：EB2380H2204

　　中文品牌：中汽力威牌

　　企业名称：湖北力威汽车有限公司企业地址：随州市交通大道669号(曾都经济开发区)

　　说明

　　：否有效期止：

　　主要技术参数

　　外形尺寸：10360，10250，10050*2550*3600，3480，3450(mm)

  货厢尺寸：6600,6450,6300,6100,6050×2340,2150×1500,1200(mm)

　　总质量：31000(Kg)：

　　整备质量：16700,15970(Kg)

  额定载质量：14170,14900(Kg)

　　额定载客：3(人)

   防抱死系统：有

　　接近角/离去角：17/16(°)

  前悬/后悬：1525/1750(mm)

　　燃料种类：柴油

  排放标准：国六

　　轴荷：6500/6500/18000(二轴组)

   轴距：1800+2675+1400,1800+2775+1400,1800+2975+1400,1800+3175+1400,1800+3375+1400,1800+3575+1400,1800+3775+1400,1800+3975+1400,1800+4175+1400,1800+4375+1400,1800+4575+1400,1800+4775+1400,1950+2325+1400,1950+2525+1400,1950+2625+1400,1950+2825+1400,1950+3025+1400,(mm)

　　轴数：4

  车速：80,89(km/h)

　　轮胎数：12(个)

  轮胎规格：11.00R20 18PR,12.00R20 18PR,12R22.5 18PR

　　油耗：40.38,40.56,40.56,40.56,40.38(L/100Km)

  弹簧片数：14/14/12,10/10/10,10/10/12,3/3/5

　　前轮距：2011/2011,2036/2036,2070/2070(mm)

   后轮距：1860/1860(mm)

　　制动前：制动后：

　　制操前：制操后：

　　转向形式：方向盘起动方式：

　　Vin车辆识别代码：LZGCR2R6××××××××× LZGCR2T6××××××××× LZGCR2U6××××××××× LZGCR2S6××××××××× LZGCR2P6×××××××××

　　发动机参数

　　发动机型号发动机生产企业排量(ml)：8800;9500;9500;9500;8800;8900;8900;8800;7800

    功率(kw)：247;276;257;294;257;265;294;287;257

　　发动机型号：WP9H336E62;WP10H375E62;WP10H350E62;WP10H400E62;WP9H350E62;L9NS6B360;L9NS6B400;WP9H390E62;WP8.350E62

　　发动机企业：潍柴动力股份有限公司;潍柴动力股份有限公司;潍柴动力股份有限公司;潍柴动力股份有限公司;潍柴动力股份有限公司;东风康明斯发动机有限公司;东风康明斯发动机有限公司;潍柴动力股份有限公司;潍柴动力股份有限公司

　　车辆燃料参数

　　燃料种类：柴油

   依据标准：GB17691-2018国Ⅵ

　　其它

　　货厢内尺寸长度不含后部尾锥的长度,该车由车厢、举升、输送机构等组成,主要用于配合油田压裂作业时输送压裂支撑剂;顶部封闭,后部不可整体开启,后卸式;整车长与轴距对应关系分别为(mm):10050/1800+3575+1400;10050/1950+3425+1400,9850/1800+3375+1400;9850/1950+3225+1400;侧、后防护装置材料材质:Q235,侧、后防护均采用螺栓连接,后防护装置断面尺寸为(mm):85×150,后部防护离地高度:490mm;安装带卫星定位功能的行驶记录仪;ABS系统生产厂家及型号为:西安正昌电子股份有限公司(ZQFB-V);发动机型号及油耗值对应关系为:WP9H336E62/40.38,WP10H375E62/40.56,WP10H350E62/40.56,WP10H400E62/40.56,WP9H350E62/40.38;该车型可选装直接供电ETC车载装置;随底盘选装驾驶室和进气口样式,选装车厢样式和尾部出砂口样式.选装限速装置(限速80km/h).选装电瓶箱位置,尿素箱位置.选装备胎位置.

　　反光标识参数

　　标识企业：明尼苏达矿业制造膜结构(上海)有限公司,常州华日升反光材料有限公司

      标识商标：3M,通明

　　标识型号：983D,TM1200-1

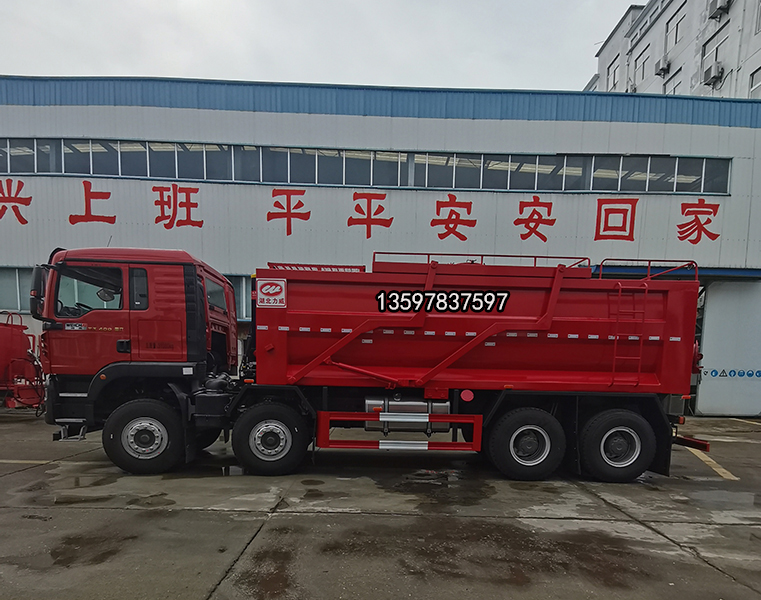

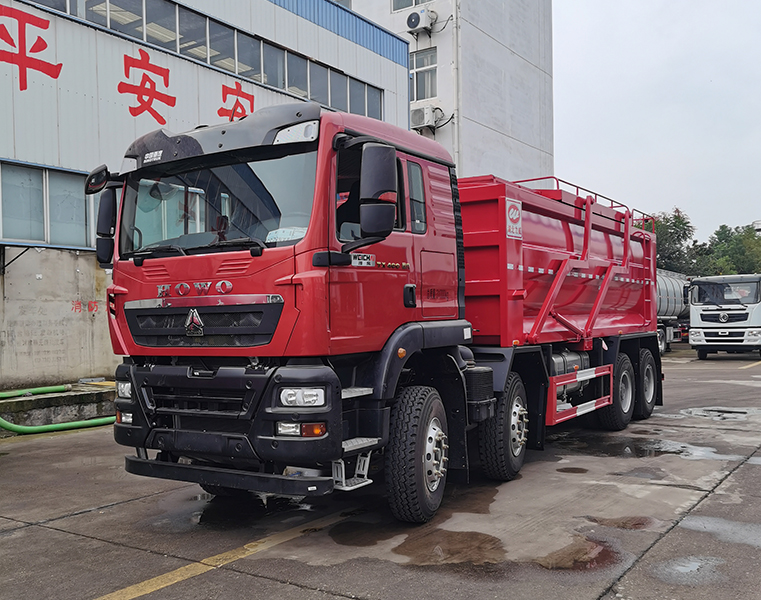

　　中汽力威牌HLW5311SGSX6型压裂砂罐车

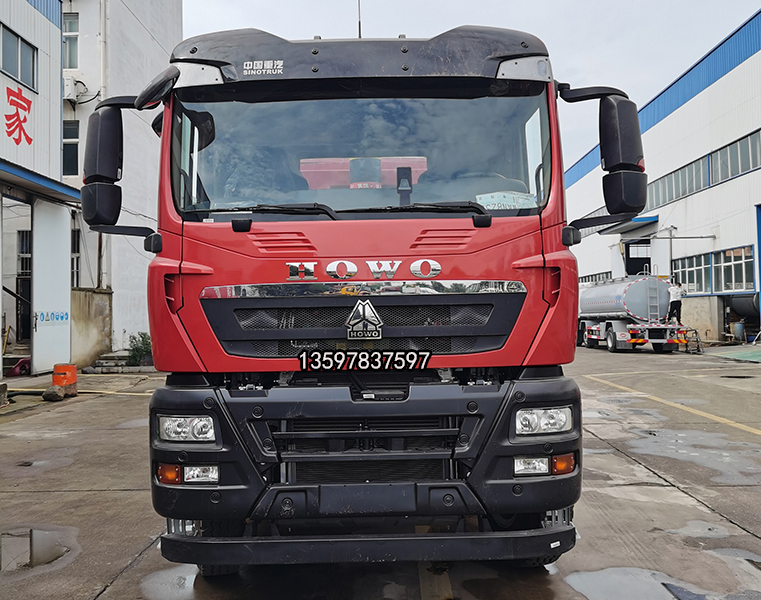

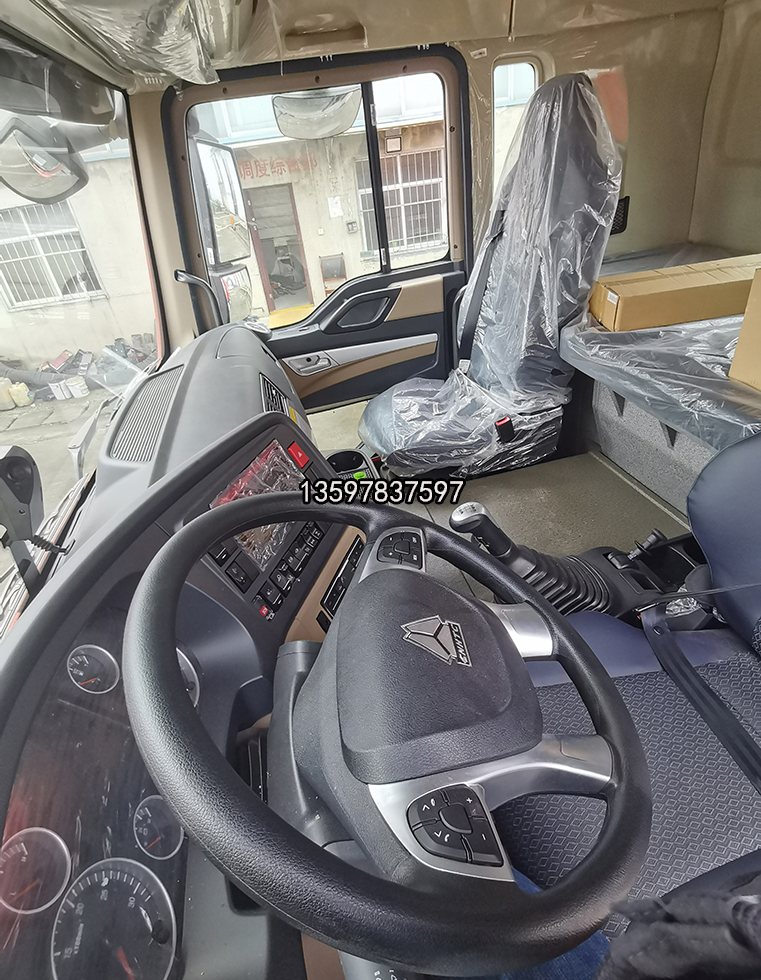

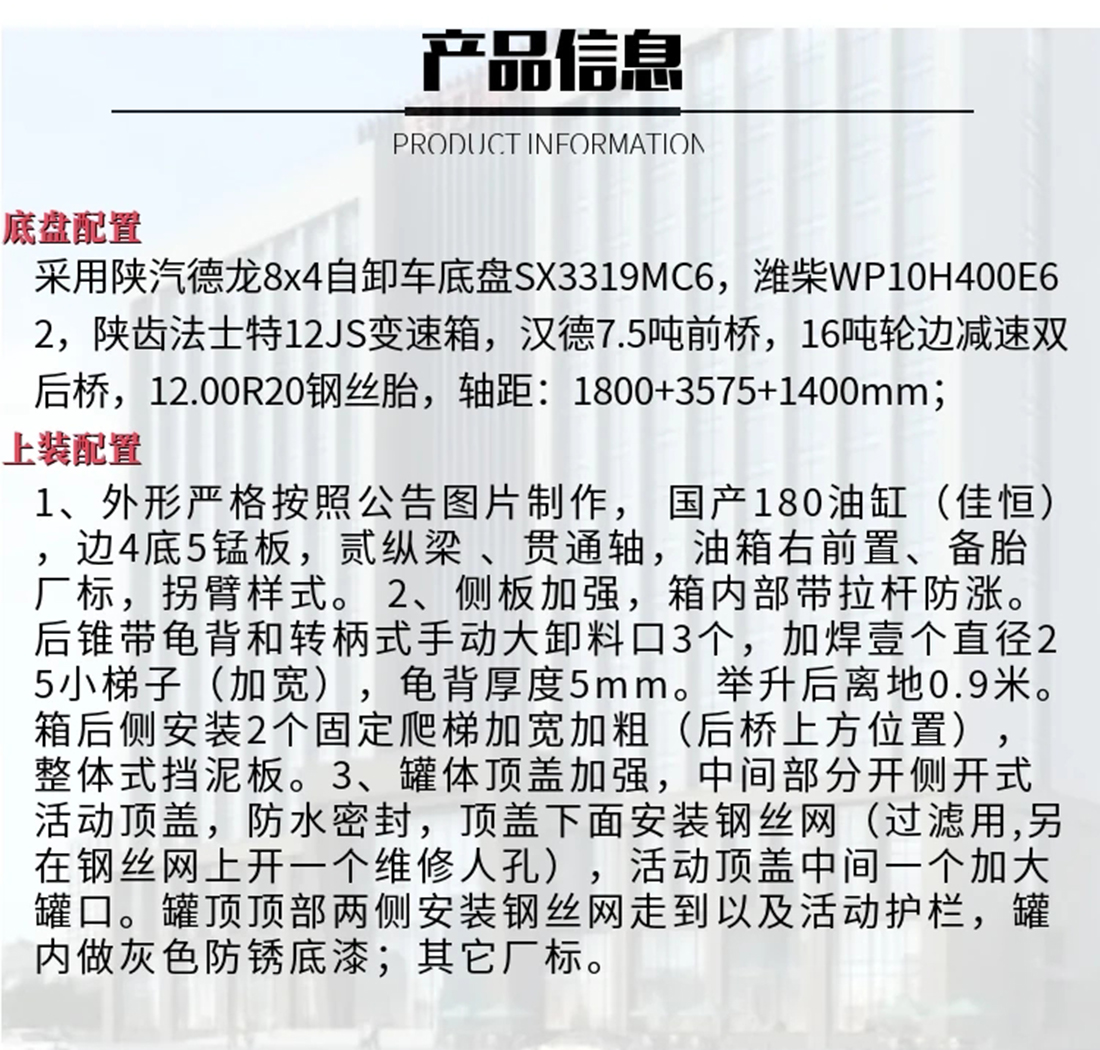

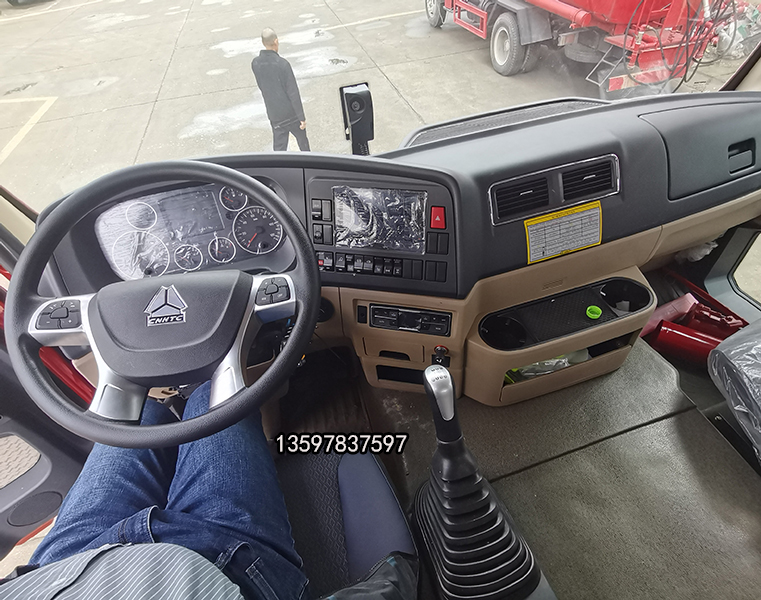

　　底盘配置：8x4压裂砂罐车，新M3000半高顶驾驶室，不带导流罩，液压悬置，空气主座椅，手动翻转，普通方向盘，工程杠，二级上车踏步，电动空调，电动摇窗机，中控锁，高位油浴空滤器，400L铝合金油箱，ABS/天行健智雅版，发动机型号WP10H400E62，前桥7.5T，后桥16T双极铸造桥，法士特变速箱12JSD200TA-B铁壳，QH50取力器，车架850x300（8+7），轴距1800+3575+1400/1000，多片簧（4骑马螺栓）后悬架，轮胎12.00R20。

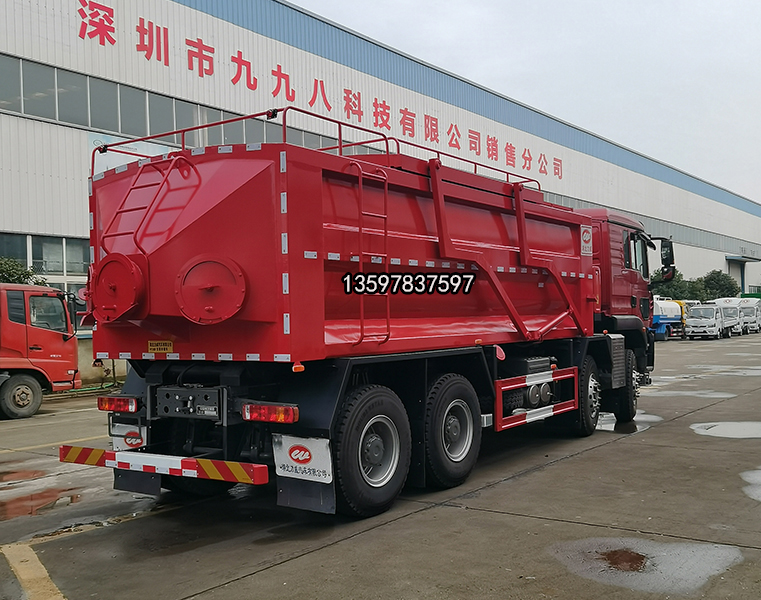

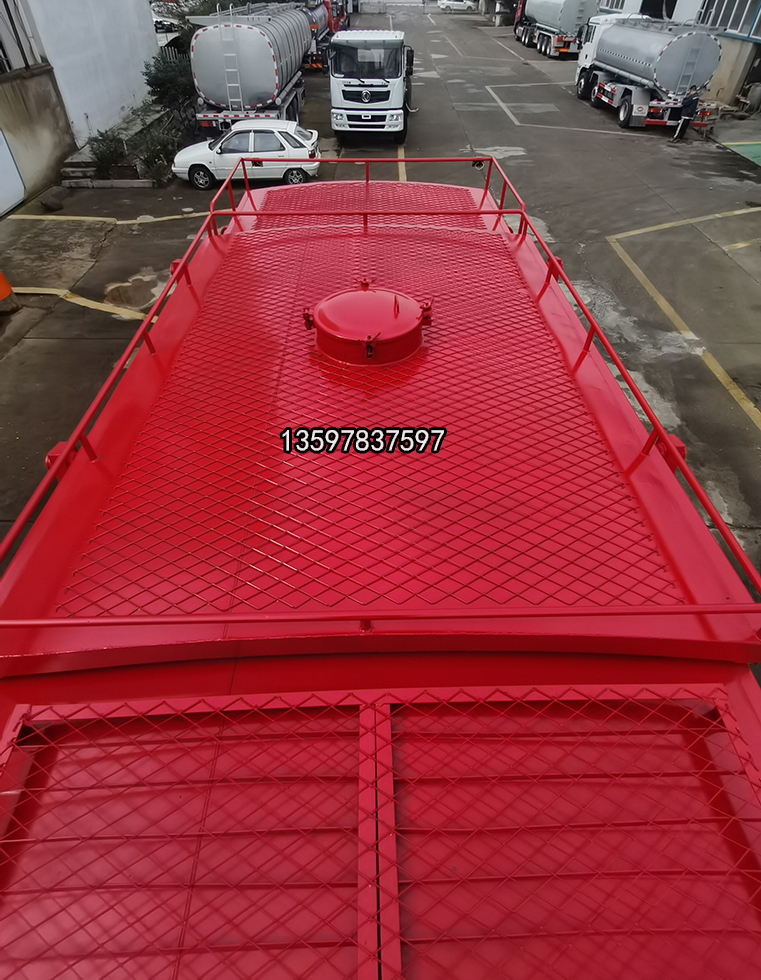

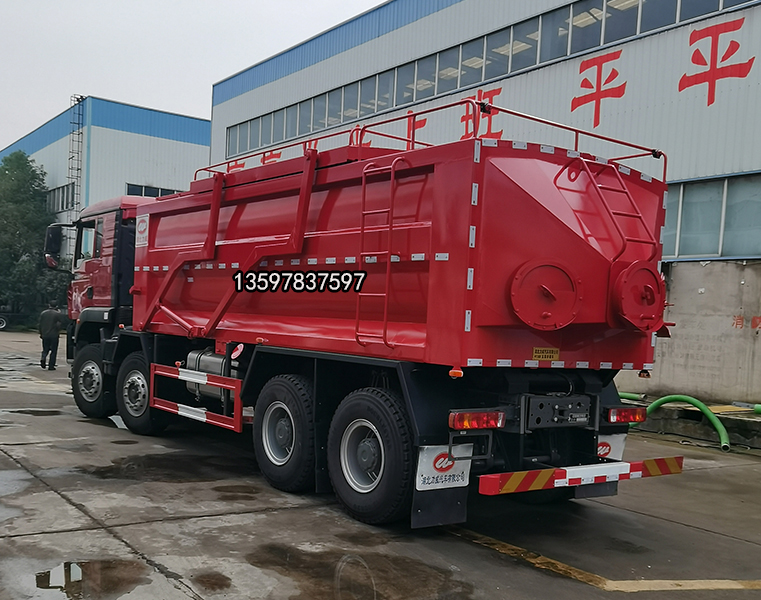

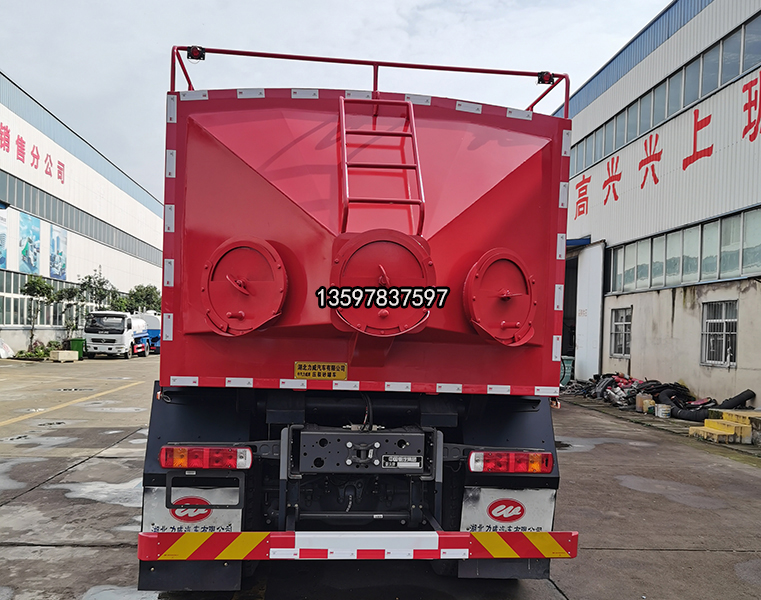

　　陕田压裂砂罐车！ 国产180油缸（佳恒），边4底5锰板，贰纵梁 、贯通轴，油箱右前置、备胎厂标，拐臂样式。 2、侧板加强，箱内部带拉杆防涨。后锥带龟背和转柄式手动大卸料口3个，加焊壹个直径25小梯子（加宽），龟背厚度5mm。举升后离地0.9米。箱后侧安装2个固定爬梯加宽加粗（后桥上方位置），整体式挡泥板。3、罐体顶盖加强，中间部分开侧开式活动顶盖（按照客户要求尺寸），防水密封，顶盖下面安装钢丝网（过滤用,另在钢丝网上开一个维修人孔）,活动顶盖中间一个加大罐口。罐顶顶部两侧安装钢丝网走到以及活动护栏。罐内做灰色防锈底漆。

中汽力威牌陕汽压裂砂罐车主要包括罐体；罐体内壁为连续的弧面；罐体的尾部设置有至少一个出砂口；出砂口为旋转式出砂口；出砂口上方还设置有爬梯.现有技术中的压裂砂罐车罐体内部，是直角方舱式，卸沙经常有残留；本实用新型中的砂罐车罐体内部为***弧面式，提高了卸砂效率.本实用新型中的砂罐车出砂口为轻巧便捷的旋转式出砂口，方便人员操作；并增加检查爬梯.该出砂口可设置多个，多角度分配.本实用新型中的砂罐车顶部装砂口设置有破沙袋，即使需要人员登高至罐顶装砂口，破袋效***且减轻了人员操作风险，还降低了作业强度.且破袋器周围设置走台，方便人员走位操作。
